MIO-220 Модуль входов-выходов

Версия платы: Н460.3

Описание

Модуль предназначен для подключения датчиков и устройств управления к системам автоматики и диспетчеризации. Входы и выходы конфигурируются и могут работать с большинством используемых датчиков и устройств.

Пульт управления CNS-200

Пульт подключается на порт COM1. С его помощью можно просматривать и управлять входами и выходами модуля, а также изменять настройки модуля. Можно использовать пульт для управления шиной с модулями MIO.

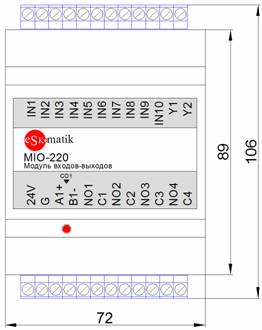

Внешний вид и размеры:

Основные характеристики

Питание		24VDC 0.15A
Монтаж	на DIN рейку
Размеры	ВхШхГ	106×72х59 мм
Универсальные входы	IN1-IN4	Типы: Дискретный, Дискретный с контролем линии, Температура (PT100, PT500, PT1000, NTC10, NTC50 Carel или Thermokon), 0-10В, 0(4)-20мА.
	IN5-IN10	Типы: Дискр, Дискр. с контролем линии, Температура (NTC10, NTC50 Carel или Thermokon)
Дискретные выходы	NO1-NO4	Реле NO, 10А 125VAC, 5А 250VAC, 5A 30VDC, 100 тыс.переключений
Универсальные выходы	Y1-Y2	Типы: 0-10В (макс.ток 10мА), ШИМ (период 0,01-2с, 0.25А 30VDC), Дискретный (открытый коллектор, 0.25А 30VDC)
Точность измерений	1% от максимального значения
Интерфейс	COM1 (A1+B1-)	RS-485 Modbus RTU слейв
	Адрес	1(по умолч) – 254. Раздельно для каждого порта
	Скорость	9600, 19200(по умолч), 38400, 57600, 115200. Раздельно для каждого порта
	Параметры	Бит:8, Четность:нет, Стоп:1
Рабочий диапазон температур	-20 до +60 град.С

Точность измерения датчиков температуры:

PT1000, диапазон — 50..150°C: ±0,2°C

PT500, диапазон — 50..150°C: ±0,25°C

PT100, диапазон — 50..150°C: ±1°C

NTC10, диапазон — 50..120°C: ±0,2°C (диапазон — 40..80°C: ±0,1°C)

NTC50, диапазон — 20..150°C: ±0,2°C (диапазон — 10..140°C: ±0,1°C)

Примечание. Датчики NTC10, NTC50 предпочтительнее подключать на входы IN5-IN10. На входах IN1-IN4 точность измерения для отрицательных температур может быть ниже

Клеммы:

24V – Питание модуля

G – Питание модуля, общий

IN1 .. IN10 – Универсальные входы

Y1 .. Y2 – Универсальныt выходы

NO1-C1 .. NO4-C4 – Релейные выходы 1 .. 4

A1+, B1 — – Интерфейс COM1 RS-485

Светодиоды:

CO1 – Передача данных по интерфейсу COM1

— короткое мигание: получен запрос

— длинное мигание: получен запрос и выдан ответ

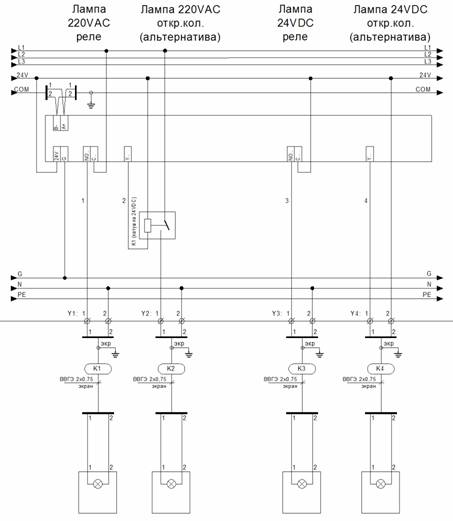

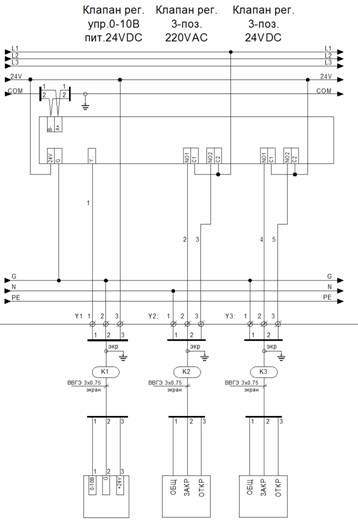

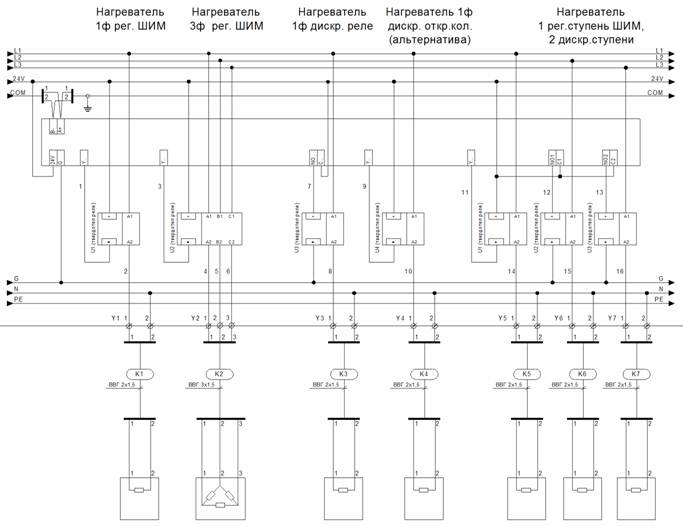

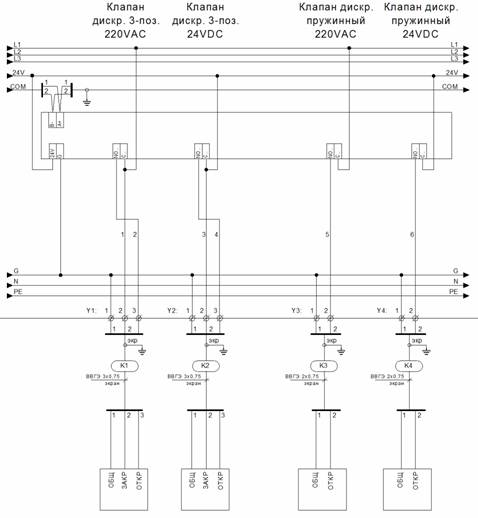

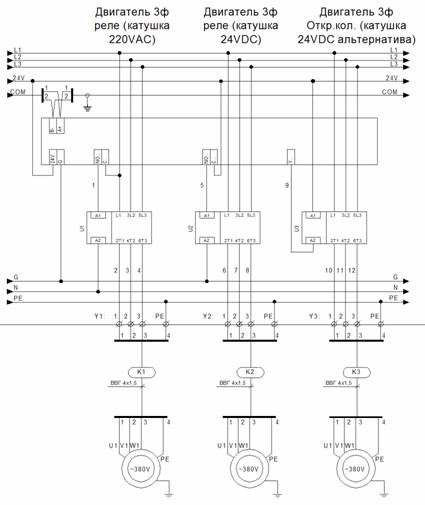

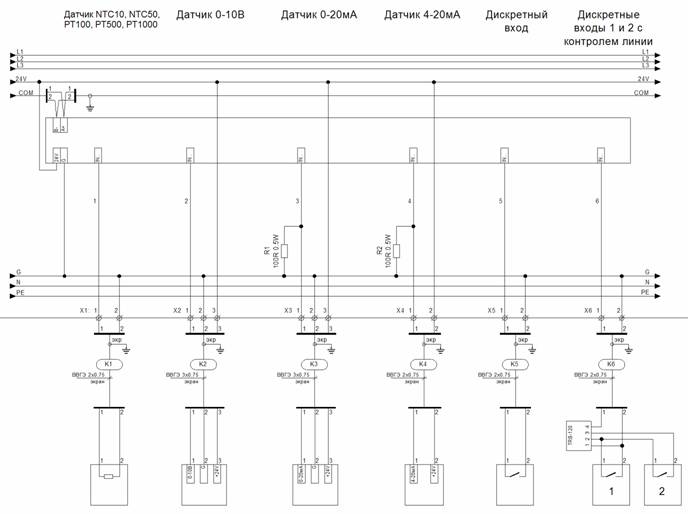

Схемы подключения
