Описание:
— Управление с помощью клавиатуры KBF-220, установленной на дверке шкафа.
— Настройка и расширенное управление панелью осуществляется через пульт CNS-200 или через компьютер с программой MBscan. Подключаются к порту RS-485 Modbus на модуле. Через этот же порт можно объединять панели в сеть, подключать к управляющим контроллерам или к системе SCADA.
Технические характеристики:
• Крепление на DIN рейку
• Габаритные размеры с клеммами, не более, ВхШхГ: 106×72х62 мм
• Питание 21..27VDC 0.1A
• Управление двигателем 1ф, 3ф
• Управление электрокалорифером 1ф, 3ф
• Ток: зависит от внешнего контактора.
• Реле управления двигателем K1 — L1: контакты НО, ток 3A, напряжение 250VAC / 30VDC
• Реле управления электрокалорифером K2 — L2: контакты НО, ток 3A, напряжение 250VAC / 30VDC
• Реле состояния NO1-C1 и NO2-C2: контакты НО, ток 3A, напряжение 250VAC / 30VDC
• Датчик температуры Te1: NTC10 Carel (ß 3435) или Thermocon (ß 3950)
• Конфигурирование параметров по интерфейсу RS-485 Modbus RTU.
• Количество регистров, опрашиваемых в одном запросе не более 120.
• Параметры соединения по последовательному интерфейсу: 19200 8N1.
• Рабочий диапазон температур — 20 до +60 ℃

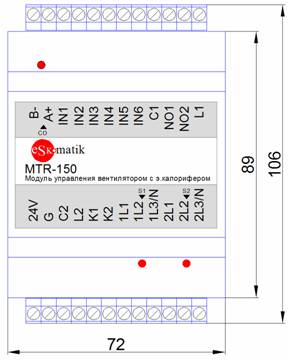

Внешний вид и габаритные размеры:
Клеммы:
24V – Питание модуля
G – Питание модуля, общий
IN1.. IN6 – Универсальные входы
C1, NO1 – реле состояния N1
C2, NO2 – реле состояния N2
L1,K1 – Управление внешним контактором вентилятор FAN1
L2,K2 – Управление внешним контактором калорифер CAL
1L1..1L3/N — Питание вентилятор FAN1
2L1..2L3/N — Питание электрокалорифер CAL
A+, B — – Интерфейс RS-485 Modbus RTU
На входы IN1..IN6 можно назначить датчики:
1. Пожар
2. Ручник
3. Ключ
4. Внешняя неисправность
5. Неисправность Вентилятора
7. Дистанционное управление
8. АВР Дис1. 1 общий сигнал
9. АВР Дис2. 2 сигнала. Неисправность Ввод 1 и Ввод 2
10. PDS перепад на вентиляторе
11. Дверь комнаты безопасности
12. Дверца щита
13. Температура приточного воздуха
14. Термостат Калорифера
15. Неисправность Калорифера
На выходы N1..N2 можно назначить функции:
1. Автоматика отключена
2. Пожар
3. Пуск
4. Общая Неисправность
5. Неисправность Вентилятора
6. Неисправность Калорифера
Светодиоды:
S1 – Состояние Вентилятора
Отображает состояние двигателя и исправность силовой линий двигателя
— не горит: двигатель отключен, все в норме
— горит 0.1с, не горит 0.9с: двигатель отключен, есть неисправности
— горит 0.9с, не горит 0.1с двигатель включен, есть неисправности
— горит постоянно: двигатель включен, все в норме
S2 – Состояние Калорифера:
Отображает состояние калорифера и исправность силовой линий калорифера
— не горит: калорифер отключен, все в норме
— горит 0.1с, не горит 0.9с: калорифер отключен, есть неисправности
— горит постоянно: калорифер включен, все в норме
CO – Передача данных по интерфейсу Modbus RTU RS-485.
— короткое мигание: получен запрос
— длинное мигание: получен запрос и выдан ответ

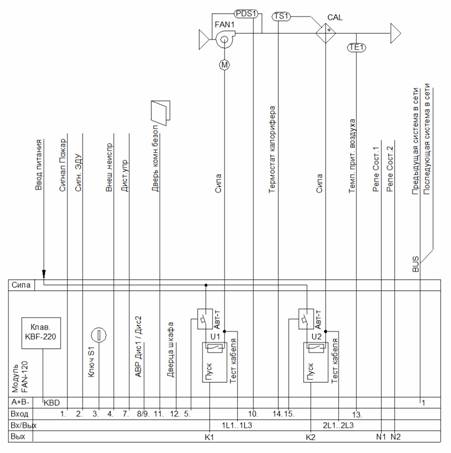

Структурная схема

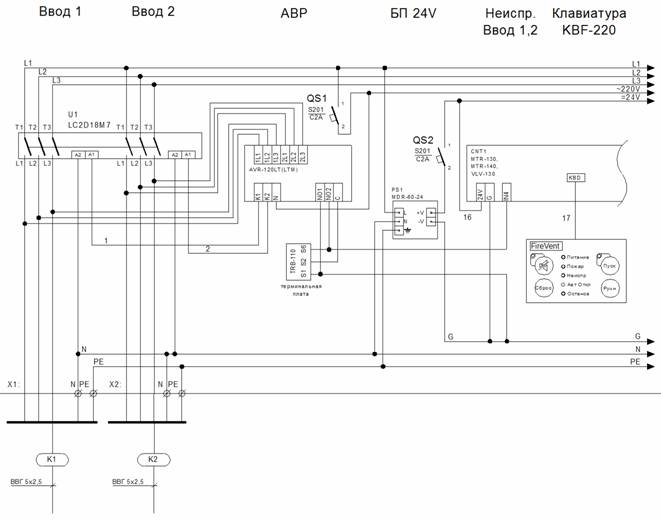

Общие подключения

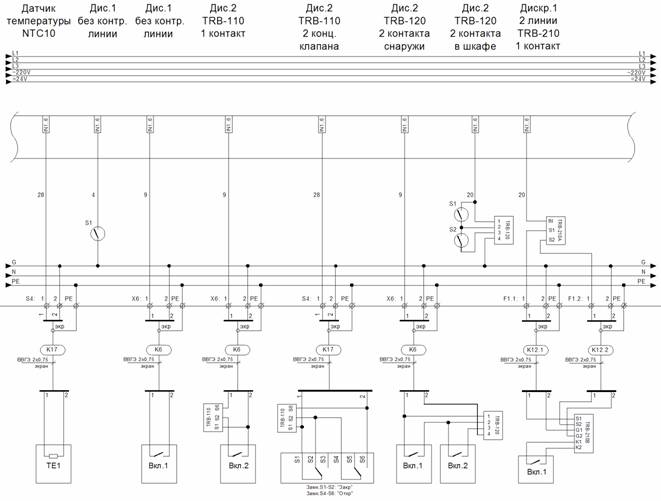

Варианты подключения датчиков
Внимание! Модуль TRB-110 не позволяет подключать 2 независимых контакта. При одновременном замыкании 2-х контактов будет выдаваться неисправность «КЗ». Исключение составляют только датчик «АВР Дис.2». Для остальных случаев используйте TRB-120

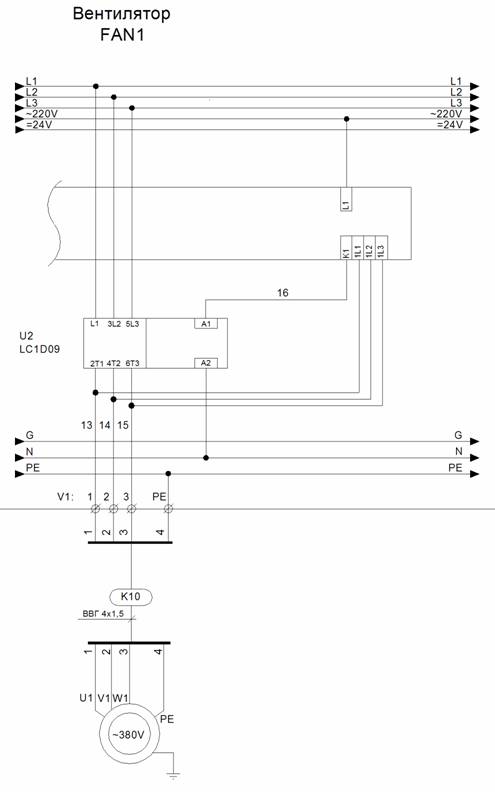

3-фазный вентилятор ~380В:

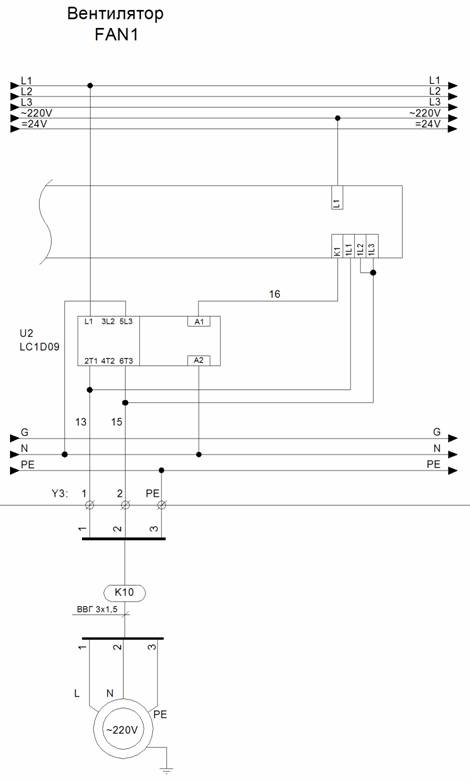

1-фазный вентилятор ~220В:

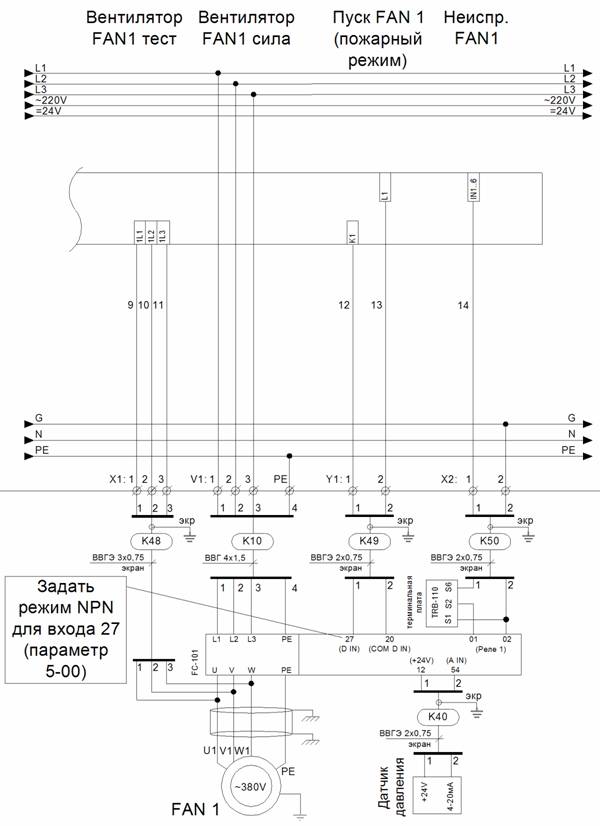

Частотный преобразователь без контроля силовой линии (FC-101)

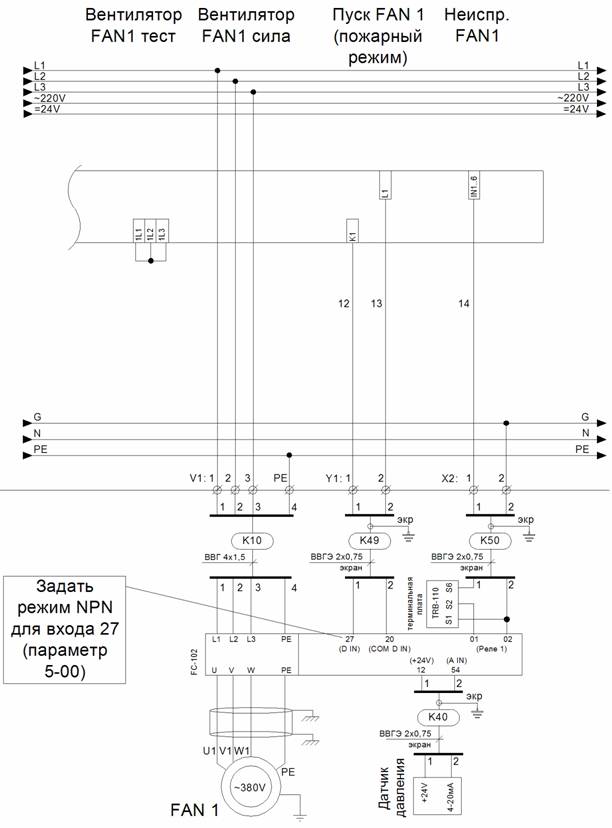

Частотный преобразователь с контролем силовой линии (FC-102)

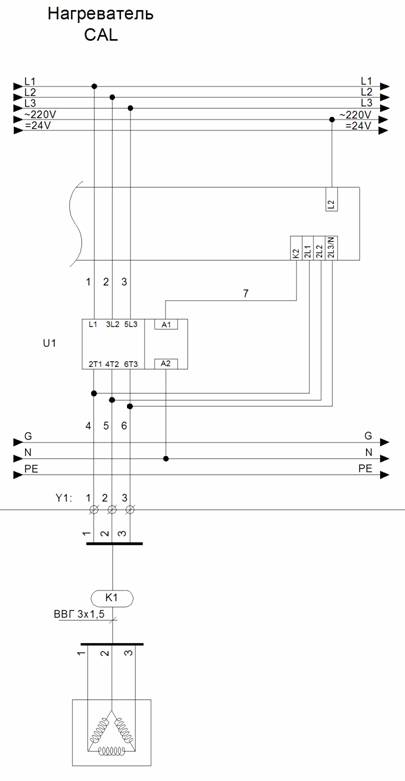

3-фазный калорифер ~380В:

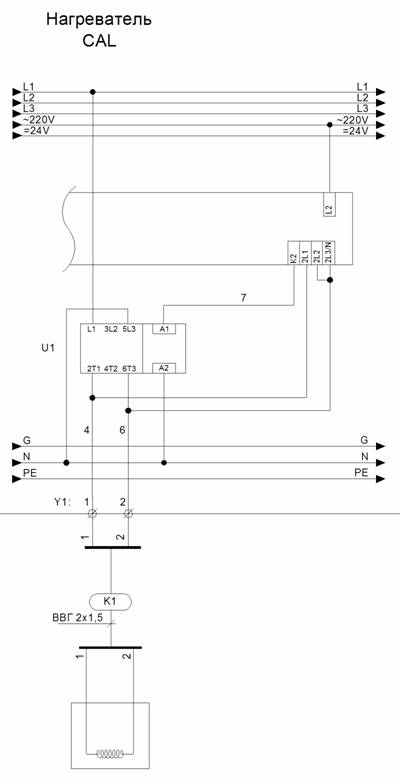

1-фазный калорифер ~220В:
