Назначение
— Используется для управления многоступенчатыми дискретными устройствами (нагреватели, освещение, вентиляторы, насосные группы и т.д.) с помощью аналогового сигнала от контроллера или датчика.
— Для каждого выхода NO1 — NO3 задаются пороги и задержка включения — выключения соответствующие сигналу на входе IN1
— Можно задать время на которое реле включится (импульсное срабатывание) и минимальное время включения реле (напр, при кратковременном нажатии кнопки)
— Инверсия выходов
— Выход Y1 может работать в дискретном режиме. Настраивается аналогично NO1 — NO3 или в аналоговом режиме
— В аналоговом режиме Y1 может преобразовывать сигнал на входе IN1 от контроллера или датчика в напряжение 0/2..10В или ШИМ на выходе Y1. Например преобразование температуры от датчика NTC10. Линейный график (при — 50°C на выходе будет 0В, при 50°C на выходе будет 5В, при 150°C на выходе будет 10В). Возможна инверсия выхода
— Для каждого выхода NO1 — NO3, Y1 можно задать срабатывание при неисправности входного сигнала (обрыв или КЗ датчика)
— Тип входа IN1 задается джампером на плате. Остальные настройки через интерфейс RS-485 Modbus с помощью программы Eskomatik MB scan
Характеристики
| Питание | 22..28VDC, ток 100мА |
| Вход IN1 типы | 0..10В, 2..10В, 0..20мА, 4..20мА, Дискр.вход, 2 Дискр.входа с контр.целостности, температура NTC10, NTC50, PT100, PT500, PT1000 |
| Вход IN1, вход.сопр. (для 0/2..10В) | 18.6КОм (источник входного сигнала должен обеспечивать выходной ток не менее 0.5мА) |
| Вход IN1, вход.сопр. (для 0/4..20мА) | 150 Ом |
| Выход Y1 | Типы: 0-10В (макс.ток 10мА), ШИМ (период 0,01-2с, 0.25А 30VDC), Дискретный (открытый коллектор, 0.25А 30VDC) |
| Выходы NO1 — NO3 | Реле NO, 5А 125VAC, 3А 250VAC, 3A 30VDC, 100 тыс.переключений |
| Интерфейс RS-485 Modbus RTU | Адрес: 1(по умолч) – 254 |
| Скорость: 9600, 19200(по умолч), 38400, 57600, 115200 | |
| Параметры: Бит 8, Четность нет, Стоп 1 | |
| Класс защиты | IP20 |
| Рабочая температура | -30 .. 80°С |
| Температура хранения | -40 .. 90°С |

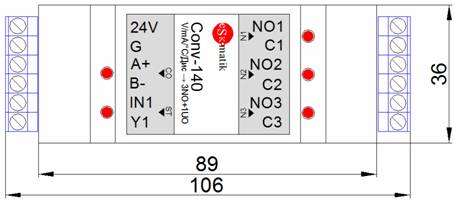

| Размеры | ШxВxГ 36x106x59 мм |
| Вес | 100г |
| Срок службы | 10 лет |
Точность измерения входных сигналов:
Напряжение 0..10В: ±0,01В
Ток 0..20мА: ±0,01мА
Температура NTC10, диапазон — 50..120°C: ±0,2°C (диапазон — 40..80°C: ±0,1°C)
Температура NTC50, диапазон — 20..150°C: ±0,2°C (диапазон — 10..140°C: ±0,1°C)
Температура PT100, диапазон — 50..150°C: ±0,25°C
Температура PT500, диапазон — 50..150°C: ±0,25°C
Температура PT1000, диапазон — 50..150°C: ±0,2°C
Тип входа
Откройте корпус (собран на защелки). Извлеките плату:
Конфигурация входа задается селектором V/mA:
| Положение «0/2-10V» | Напряжение 0-10В (2-10В) |
| Положение «0/4-20mA» | Ток 0-20мА (4-20мА) |
| Положение «NTC10/50/Dis» | Датчик температуры NTC10/NTC50/Дискр.вход |
| Положение «PT500/1000» | Датчик температуры PT500/PT1000 |
| Положение «PT100» | Датчик температуры PT100 |
Светодиод ”ST”
Отображает величину измеренного сигнала на входе, изменяя скважность горения
| Горит, с | Не горит, с | Сигнал на входе |
| 0.1 | 0.9 | 0 .. 10% |
| 0.2 | 0.8 | 20% |
| — | ||
| 0.9 | 0.1 | 90% |
| постоянно | 100% |
Светодиод ”CO”
Передача данных по интерфейсу RS-485 Modbus
— короткое мигание: получен запрос
— длинное мигание: получен запрос и выдан ответ
Светодиоды ”N1 — N3”
Состояние выходов NO1 — NO3
— не горит: реле разомкнуто
— горит: реле замкнуто
Примеры схем подключения
1. Выход контроллера 0..10V управляет 3 скоростным вентилятором
(Установите джампер в положение «V»)

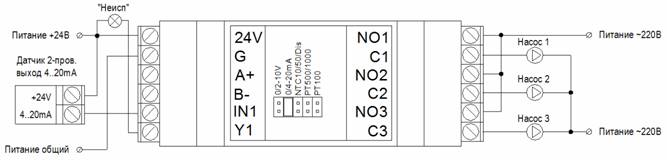

2. Датчик давления 4..20mA управляет группой из 3 насосов. Чем ниже давление, тем больше насосов включено. Выход Y1 используется в дискретном режиме и включается при Обрыве-КЗ датчика.
(Установите джампер в положение «mA»)

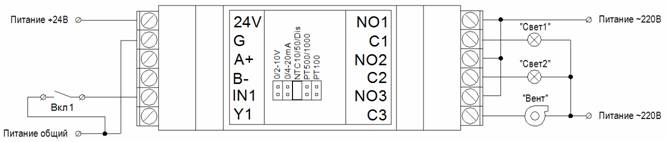

3. Дискретный вход. Переключатель «Вкл1» включает основной «Свет1» и вентилятор «Вент», когда «Вкл1» размыкается, основной «Свет1» отключается, дежурный «Свет2» включается. Вентилятор «Вент» выключается через 10 секунд.
(Установите джампер в положение «NTC10/50/Dis»)

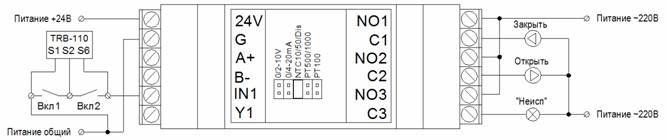

4. Два дискретных входа с контролем целостности линии. Кнопка «Вкл1» включает закрывание заслонки, «Вкл2» — открывание заслонки. Если провод к кнопкам оборвется, загорится лампа «Неисп» и включится закрывание заслонки
(Установите джампер в положение «NTC10/50/Dis»)

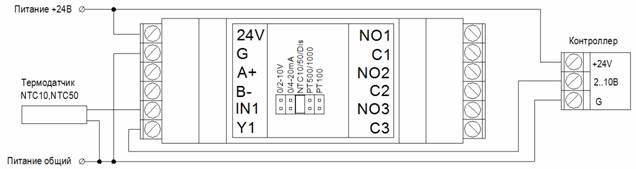

5. Температура от датчика NTC10/NTC50 преобразуется в сигнал 2..10В на входе контролера. Выход Y1 используется в режиме 2-10В.
(Установите джампер в положение » NTC10/50/Dis «)

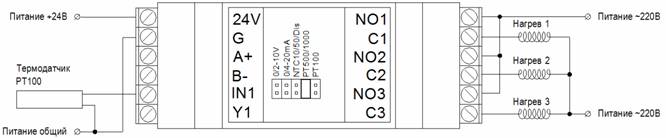

6. Температура от датчика PT100 управляет группой из 3 нагревателей. Чем ниже температура, тем больше нагревателей включено
(Установите джампер в положение » PT100″)

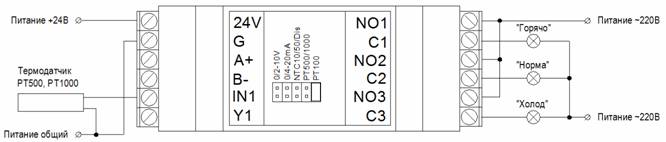

5. Температура от датчика PT500/PT1000 управляет группой из 3 ламп. Когда температура находится в заданном диапазоне загорается соответствующая лампа
(Установите джамперы в положение » PT500/1000″)

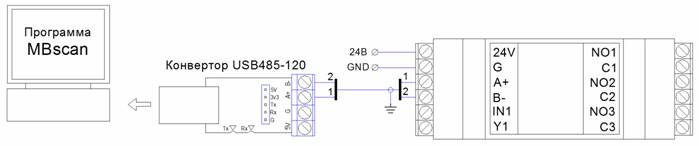

6. Подключение к компьютеру для конфигурирования параметров
