FireVent-100LTF
Панель управления 1 вентилятором и 1 клапаном с контролем целостности сигнальных и силовых линий

◄ Вернуться в Каталог оборудования

pdfИнструкция пользователя pdfАппаратная часть

Описание:

— Управление с помощью клавиатуры KBF-220, установленной на дверке шкафа.

— Настройка и расширенное управление панелью осуществляется через пульт CNS-200 или через компьютер с программой MBscan. Подключаются к порту RS-485 Modbus на модуле. Через этот же порт можно объединять панели в сеть, подключать к управляющим контроллерам или к системе SCADA.

Технические характеристики:

• Крепление на DIN рейку

• Габаритные размеры с клеммами, не более, ВхШхГ: 106×72х62 мм

• Питание 21..27VDC 0.15A

• Управление двигателем 1ф , 3ф

• Управление клапаном 24VDC, 220VAC, 3A.

• Тип клапана: реверсивный, пружинный, импульсного срабатывания.

• Реле управления пускателем K1 — L1: контакты НО, ток 3A, напряжение 250VAC / 30VDC

• Реле 1V1, 1V2, общий контакт PWR: контакты НО, ток 3A, напряжение 250VAC / 30VDC

• Реле состояния NO1-C1 и NO2-C2: контакты НО, ток 3A, напряжение 250VAC / 30VDC

• Конфигурирование параметров по интерфейсу RS-485 Modbus RTU.

• Количество регистров, опрашиваемых в одном запросе не более 120.

• Параметры соединения по последовательному интерфейсу: 19200 8N1.

• Рабочий диапазон температур — 20 до +60 ℃

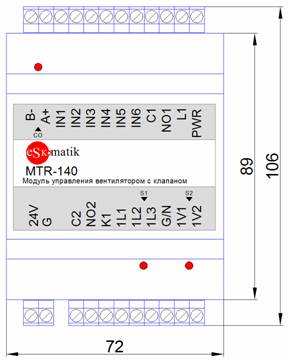

Внешний вид и габаритные размеры:

Клеммы:

24V – Питание модуля

G – Питание модуля, общий

IN1 – Вход Пожар

IN2 – Вход Пожар’. Логически идентичен входу Пожар. Используются для подключения кнопки дистанционного управления (ЭДУ)

IN3 – Ключ доступа S1

IN4 – Вход «Внешняя неисправность», например, неисправность АВР

IN5 – Вход «Неисправность вентилятора». Например от частотного регулятора.

IN6 – Концевые выключатели клапана

C1, NO1 – реле «Пожар»

C2, NO2 – реле «Неисправность»

L1,K1 – Управление контактором вентилятора

1L1..1L3 — Силовой кабель вентилятора

PWR – Питание клапана. Подключить на +24В, для клапана на 24VDC или на ~220В для клапана на 220VAC

1V1, 1V2 — Силовой кабель клапана

G/N – Общий питания клапана. Подключить на G (общий питания +24В) для клапана на 24VDC или на нейтраль N для клапана на 220VAC

A+, B — – Интерфейс RS-485 Modbus RTU

Светодиоды:

S1 – Состояние вентилятора

Отображает состояние двигателя и исправность силовой линий двигателя, и исправность или наличие внешней тревоги, вход IN5

— не горит: двигатель отключен, все в норме

— горит 0.1с, не горит 0.9с: двигатель отключен, есть неисправности

— горит 0.9с, не горит 0.1с двигатель включен, есть неисправности

— горит постоянно: двигатель включен, все в норме

S2 – Состояние клапана:

— не горит: клапан закрыт, силовая линия в норме

— горит 0.1с, не горит 0.9с: клапан закрыт, силовая линия неисправна

— горит 0.9с, не горит 0.1с: клапан открыт, силовая линия неисправна

— горит постоянно: клапан открыт, силовая линия в норме

— горит 0.2с, не горит 0.2с: клапан в движении.

CO – Передача данных по интерфейсу Modbus RTU RS-485.

— короткое мигание: получен запрос

— длинное мигание: получен запрос и выдан ответ

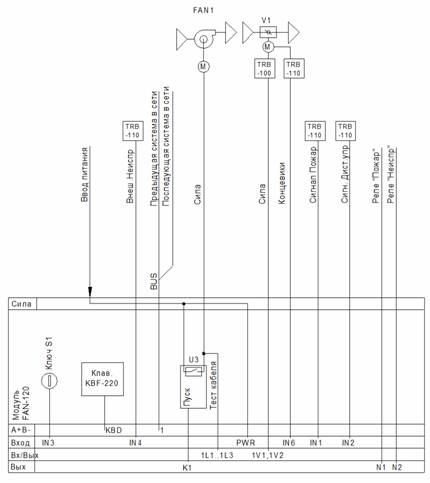

Структурная схема

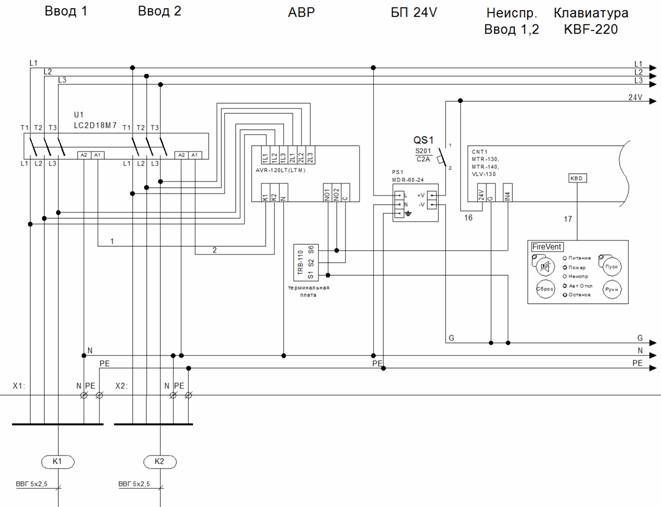

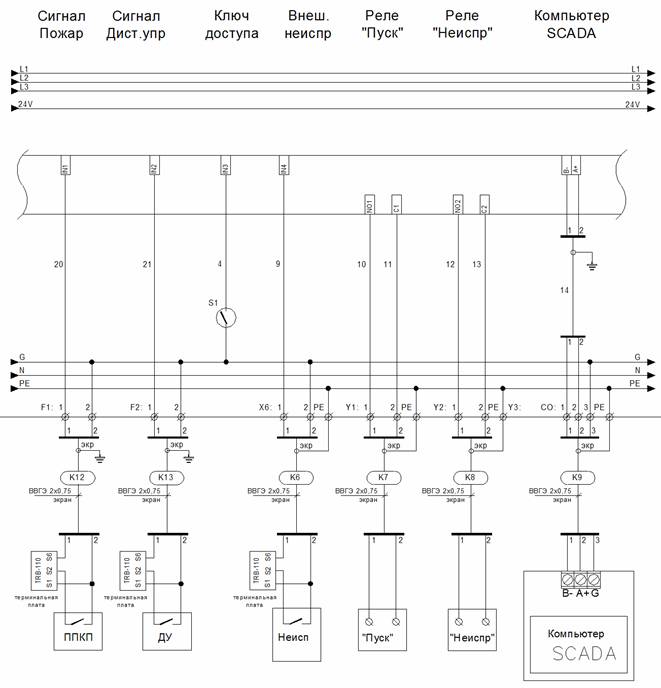

Общие подключения


Общие подключения

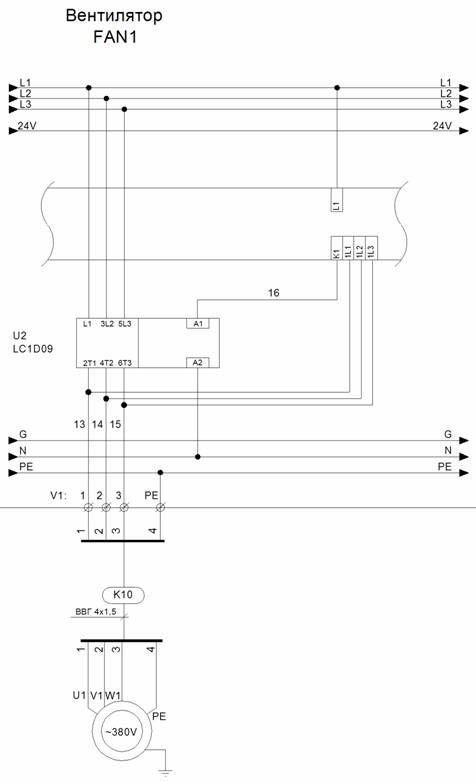

3-фазный вентилятор ~380В:

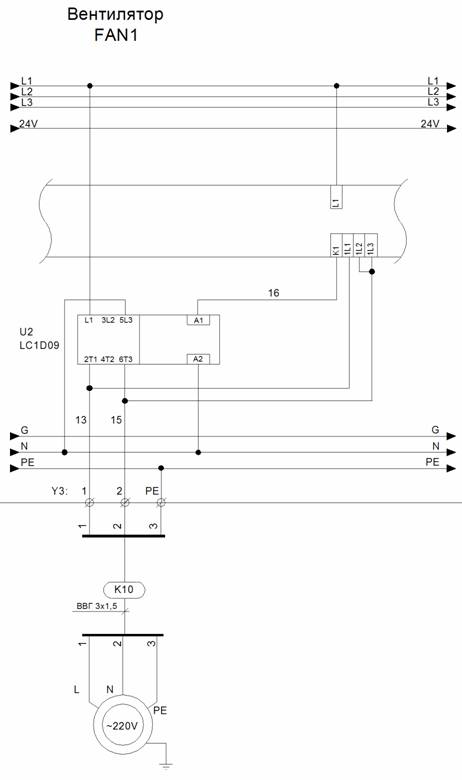

1-фазный вентилятор ~220В:

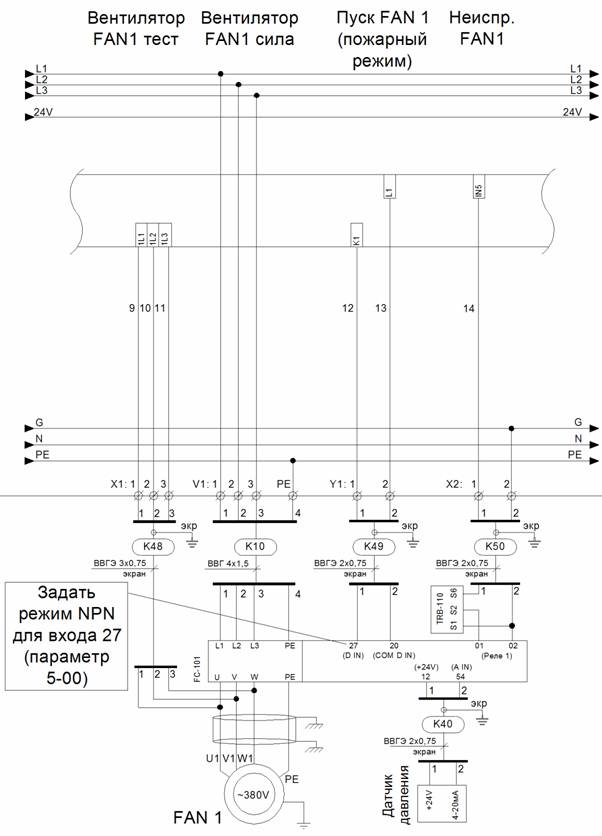

Частотный преобразователь без контроля силовой линии (FC-101)

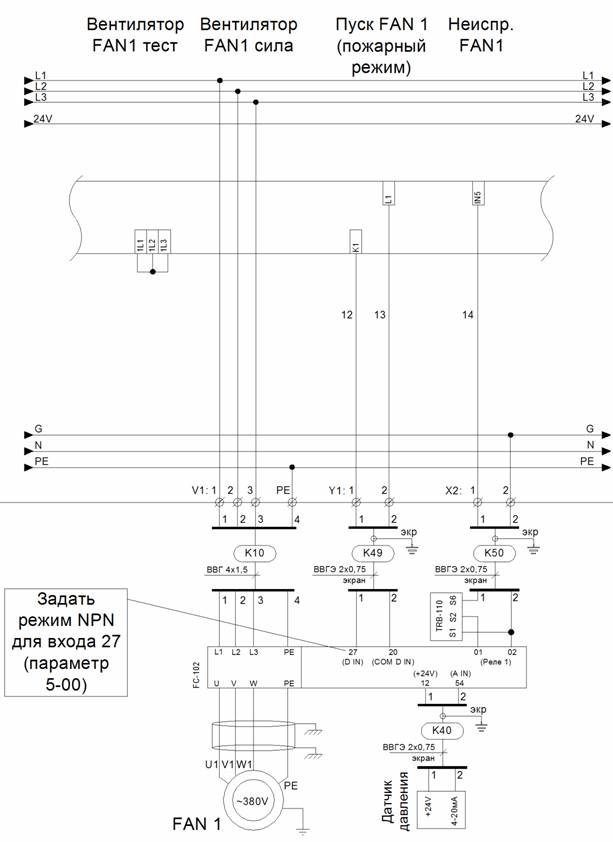

Частотный преобразователь с контролем силовой линии (FC-102)

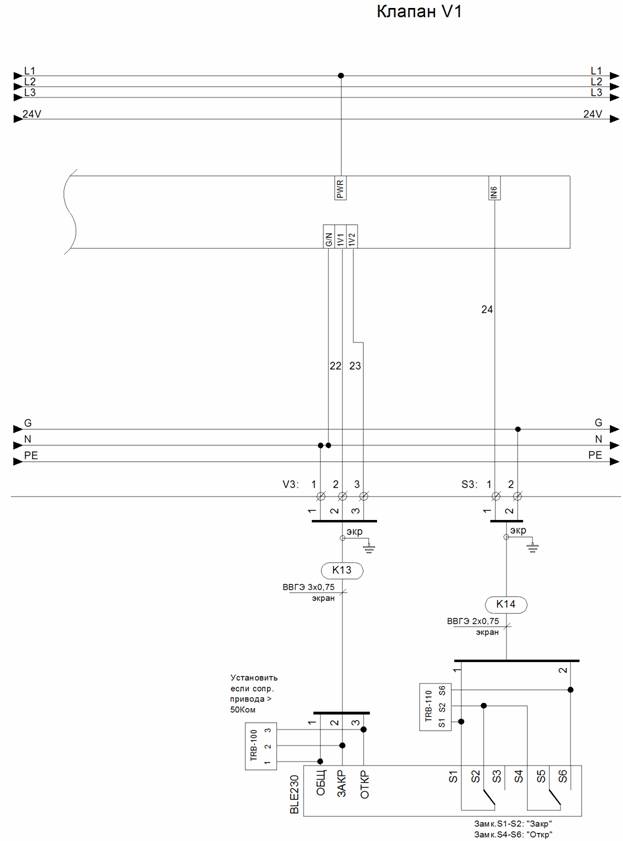

3-проводной клапан ~220В:

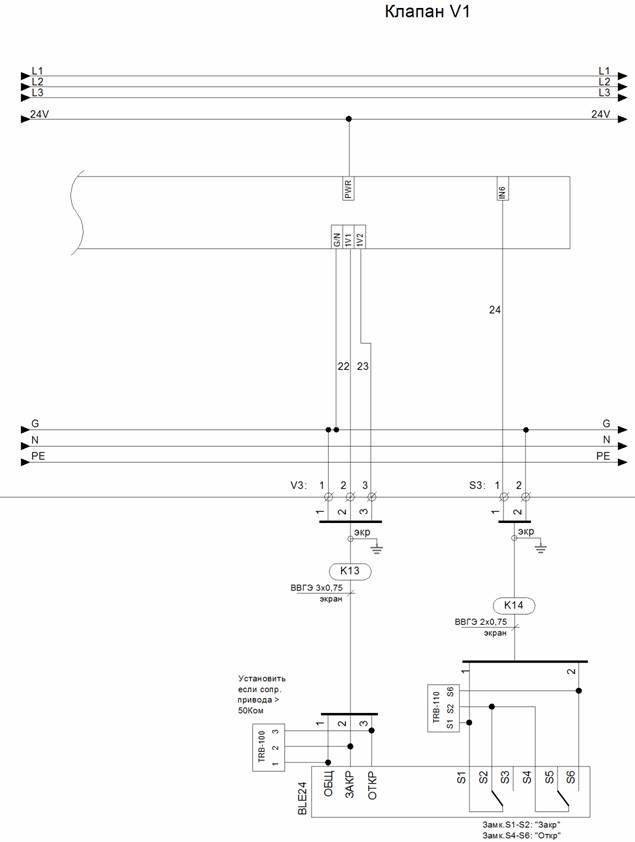

3-проводной клапан +24В:

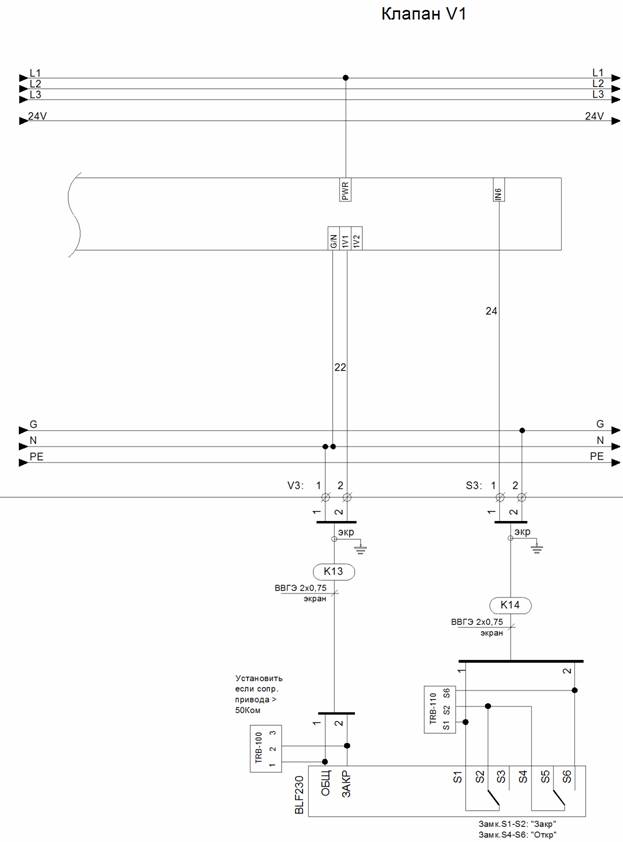

2-проводной клапан с пружиной ~220В:

2-проводной клапан с пружиной +24В:

Клапан ~220В импульсного срабатывания:

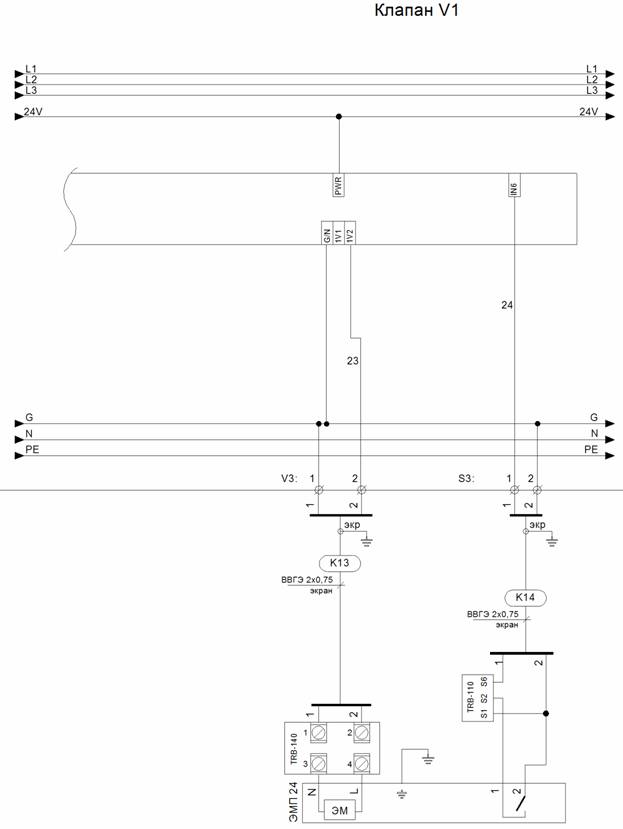

 Клапан +24В импульсного срабатывания:
